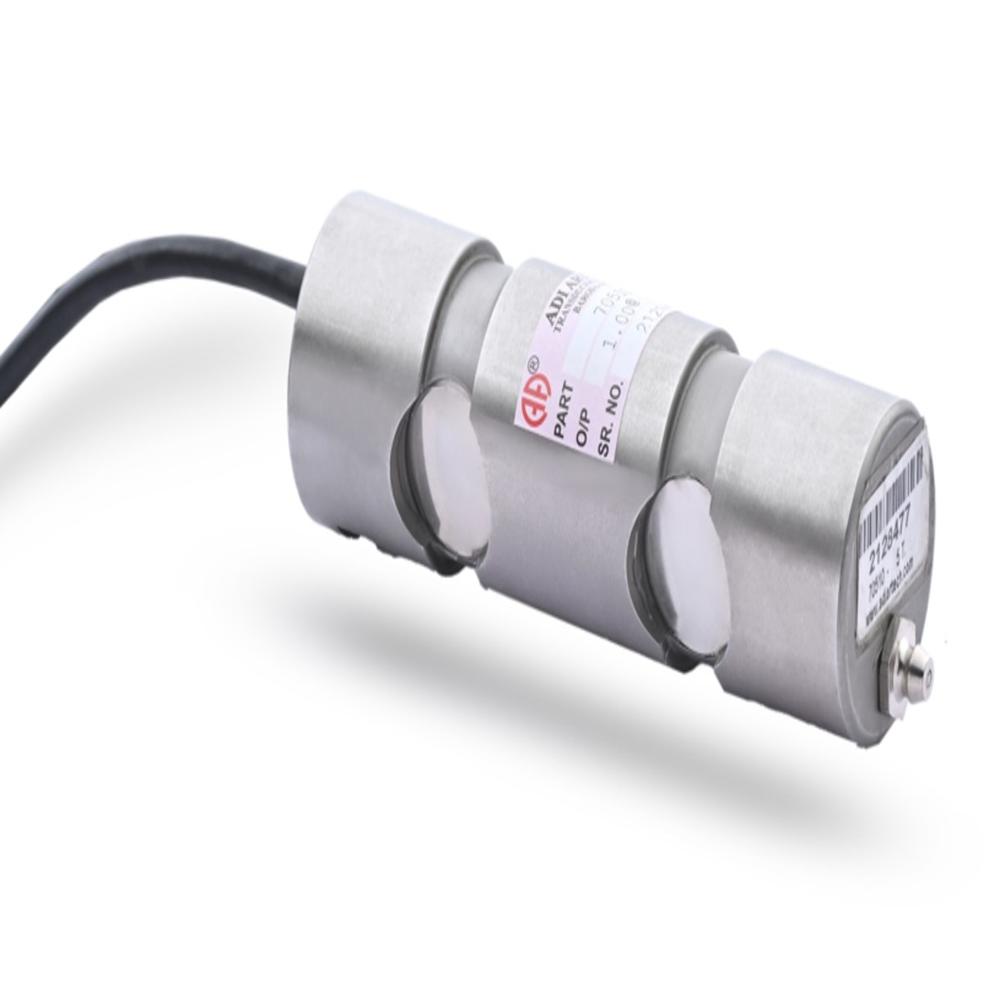

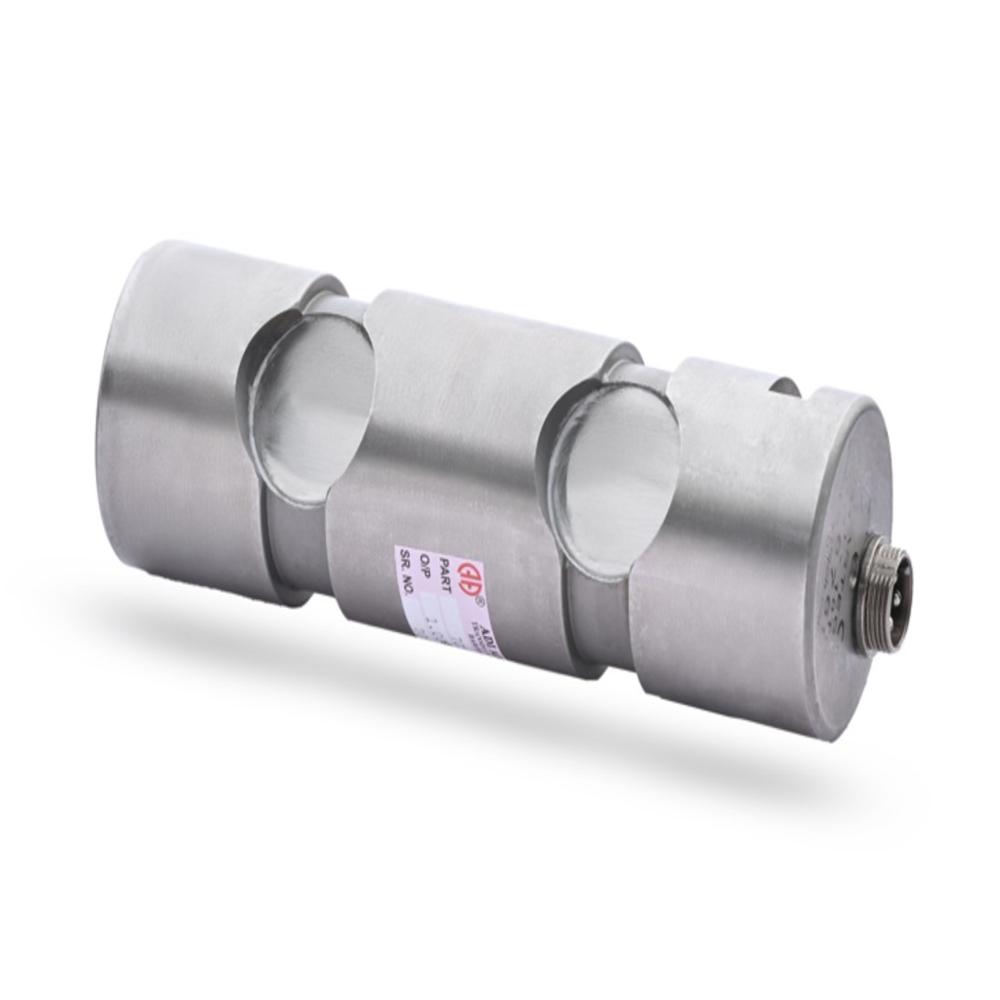

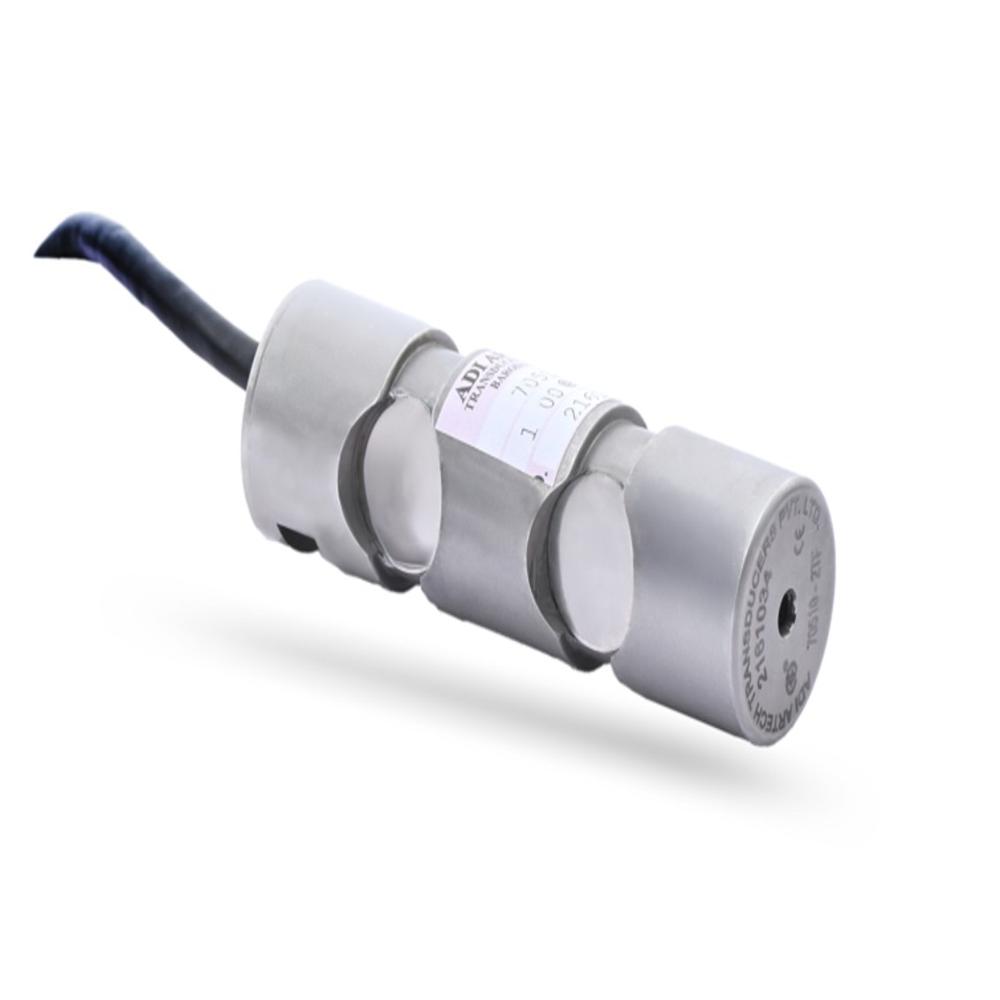

लोड पिन डबल एंडेड शियर बीम टाइप लोड सेल

Name: Load Pin Double Ended Shear Beam Type Load Cell
Brand: ADI ARTECH TRANSDUCERS PVT. LTD.
Price: 9500.0 INR
Availability: InStock

Price 9500.0 आईएनआर/ Number

मूल्य/उद्धरण प्राप्त करें

MOQ : 1 Number

लोड पिन डबल एंडेड शियर बीम टाइप लोड सेल उत्पाद की विशेषताएं

आयाम (एल* डब्ल्यू* एच)
मिलीमीटर (mm)

वर्गीकरण
Strain Gauge Based Double Ended Shear Beam Load Cell

एप्लीकेशन
Elevator, Hoist & Crane Load Monitor, Tow Bar Connection, Rope/Cable Tension Measurement (D-Shackle Pin), Front End Loader, Railroad Coupling, Process & Automation

वज़न
ग्राम (g)

प्रतिरोध
Input Resistance: 390 5 Ohms / 770 20 Ohms Output Resistance: 350 2 Ohms / 700 5 Ohms

प्रॉडक्ट टाइप
भरा कोश

उपयोग
Load monitoring and tension measurement in industrial lifting and automation systems

वोल्टेज
वोल्ट (v)

पावर
वोल्ट (v)

रंग
Silver

क्षमता
टन

मटेरियल
Heat Treated Stainless Steel 17-4 PH

प्रचालन विधि
Strain Gauge Based Double Ended Shear Beam Principle (Load applied through pin)

आउटपुट

थ्योरी

टाइप करें
स्ट्रेन गेज आधारित शीयर बीम लोड सेल

सटीकता
%

ऑपरेटिंग वोल्टेज
5-10 वोल्ट (V)

आउटपुट वोल्टेज
1एमवी/वी वोल्ट (V)

क्षतिपूर्ति तापमान
10-50 सेल्सियस (oC)

स्टोरेज टेम्परेचर
0-60 सेल्सियस (oC)

परिचालन तापमान
0-50 सेल्सियस (oC)

लोड पिन डबल एंडेड शियर बीम टाइप लोड सेल व्यापार सूचना

न्यूनतम आदेश मात्रा
1 टुकड़ा

एफओबी पोर्ट
VADODARA

भुगतान की शर्तें
, ,

आपूर्ति की क्षमता
10 प्रति सप्ताह

डिलीवरी का समय
1 हफ़्ता

नमूना उपलब्ध
No

मुख्य निर्यात बाजार
, , , , ,

मुख्य घरेलू बाज़ार

प्रमाणपत्र
OEM TEST REPORT

लोड पिन डबल एंडेड शियर बीम टाइप लोड सेल के बारे में

उत्पाद विवरण

केबल की लंबाई (4 कोर स्क्रीन)
मॉडल	: < /td>	70510
क्षमता	:	0 - 0.5Tf से 0 - 400Tf
लोड दिशा	:	तनाव और संपीड़न - सार्वभौमिक
प्रकार	:	एक्सल पिन डबल एंडेड शियर बीम लोड / फोर्स ट्रांसड्यूसर

< /टेबल>

< टेबल चौड़ाई = "100%" सेलस्पेसिंग = "0" सेलपैडिंग = "0" बॉर्डर = "0">

उद्योग		लिफ्ट और लिफ्ट निर्माण वजन उर्वरक, सीमेंट, रसायन, इस्पात उद्योग जहाज निर्माण रोबोटिक्स पुल और सड़क निर्माण अनुसंधान एवं विकास प्रतिष्ठान पोर्ट ट्रस्ट फार्मास्युटिकल मशीन निर्माण क्रेन विनिर्माण
Application		एंकर बल मापन शिप यार्ड में कार्गो हैंडलिंग Clevis Pin रिप्लेसमेंट

विवरण

70510 एक्सल पिन है जिसे डबल एंडेड शीयर बीम लोड/फोर्स ट्रांसड्यूसर के रूप में डिज़ाइन किया गया है।
यह 0 - 60 डिग्री सेल्सियस से अधिक पूर्ण तापमान क्षतिपूर्ति के साथ स्ट्रेन गेज आधारित सेंसर है।
यह संक्षारण और शॉक लोड प्रतिरोध के लिए एसएस 17-4 पीएच ग्रेड से निर्मित किया गया है।
यह एक्सल लोड पिन लोड दिशा, एंटी रोटेशन और बनाए रखने के उद्देश्यों के लिए कीपर प्लेट के लिए स्लॉट के साथ प्रदान किया जाता है।

विशेषताएं

< p>70510 एक्सल पिन 0 - 0.5Tf से 0 - 500Tf क्षमता तक उपलब्ध है।
इसे विशिष्ट आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।

इलेक्ट्रॉनिक इंस्ट्रुमेंटेशन / सॉफ्टवेयर

संगत इलेक्ट्रॉनिक सिस्टम वैकल्पिक रूप से उपलब्ध हैं-
स्टैंडअलोन डिजिटल डिस्प्ले इंडिकेटर।
एनालॉग सिग्नल कनवर्टर - पीएलसी इंटरफ़ेस के लिए 0 - 10 वीडीसी या 4 - 20 एमए।
डिजिटल सिग्नल कनवर्टर - आरएस-232, आरएस-485 या एमओडी बस कंप्यूटर या अन्य प्रसंस्करण उपकरणों के साथ इंटरफेस करने के लिए आरटीयू प्रोटोकॉल।
डेटा अधिग्रहण प्रणाली और सॉफ्टवेयर।
अधिक जानकारी के लिए कृपया हमसे संपर्क करें।
